更新时间：2023-10-06 23:36:54 点击量：
锡基钙钛矿以其可调的光学带隙，高载流子迁移率和长的热载流子寿命，被视为替代铅基钙钛矿的最有潜力的光伏技术之一。然而，锡基钙钛矿中的二价锡离子（Sn2+）易被氧化为四价锡离子（Sn4+）,可导致严重的p型自掺杂和载流子的非辐射复合，IM电竞影响锡基钙钛矿太阳能电池的效率和稳定性。尽管可以通过封装等技术手段避免锡基钙钛矿同水氧的接触，但在电池运行过程中仍能观测到Sn2+的氧化现象。

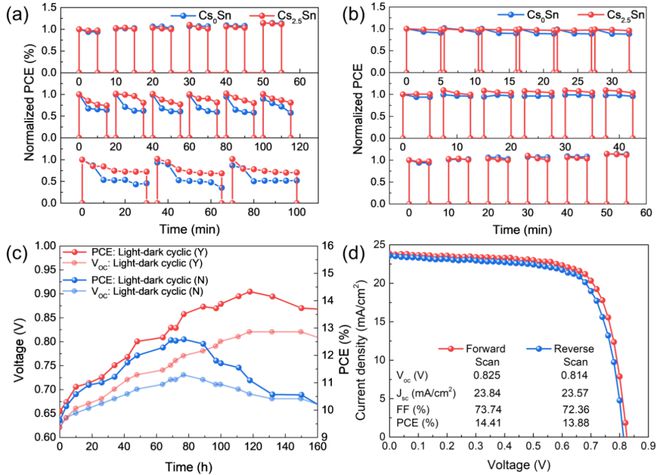

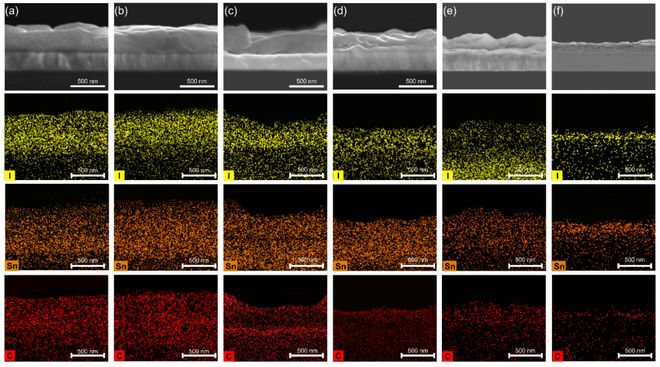

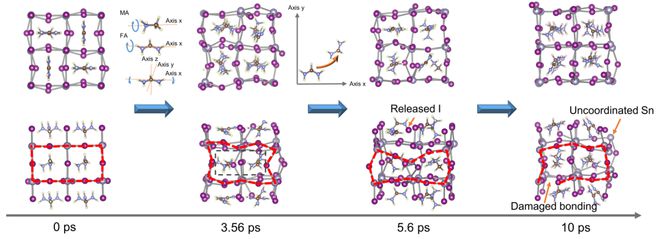

有鉴于此，本工作以混合阳离子锡基钙钛矿为例，探讨了锡基钙钛矿在惰性气体氛围下的自氧化分解机制。通过将锡基钙钛矿模拟为包覆着有机/无机阳离子的Sn-I八面体框架，发现当光子注入锡基钙钛矿晶格时，锡基钙钛矿晶格中的MA+/FA+有机阳离子通过耦合作用向Sn-I八面体框架传递能量，导致Sn-I八面体框架发生结构性扭曲。能量的持续累积导致Sn-I键发生断裂并释放自由碘离子（I-）,随后以单质碘（I2）的形式将Sn2+氧化为Sn4+。此外，锡基钙钛矿太阳能电池在运行过程中产生的焦耳热削弱了Sn-I键的强度，加速了整个光分解反应的进程。基于以上发现，我们通过开发一种光-暗循环测试方法，并掺杂一定比例的Cs，实现对弹性锡基钙钛矿晶格的调控，最终制备了光电转换效率（PCE）为14.41%的锡基钙钛矿太阳能电池。
为加强科研合作，IM电竞我们为海内外科研人员专门开通了钙钛矿科创合作专业科研交流微信群 。加微信群方式：添加编辑微信pvalley2019，备注： 姓名-单位-研究方向（无备注请恕不通过），由编辑审核后邀请入群。
